网格系统中的经典版心绘制介绍

网格系统较早被应用在书籍排版当中，从一页纸到一本书，寻找更合理的版心成为设计师不断探索的一部分。

这个过程中产生出不同的版心绘制和分割的经典方式，至今仍有很高参考学习价值，本文将对此依次进行介绍。

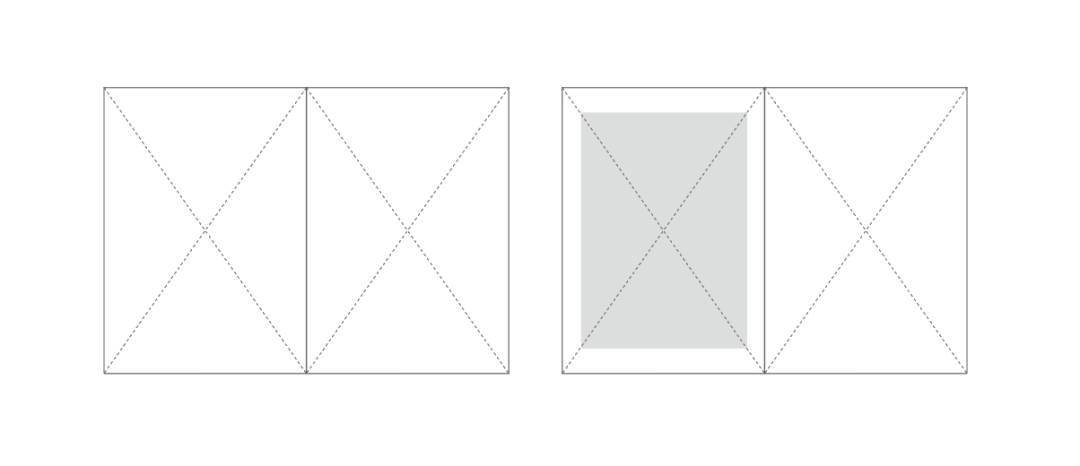

1、等比手稿网格

绘制方式：将页面通过对角线进行缩放形成版心，制作出与页面等比的文本区域。

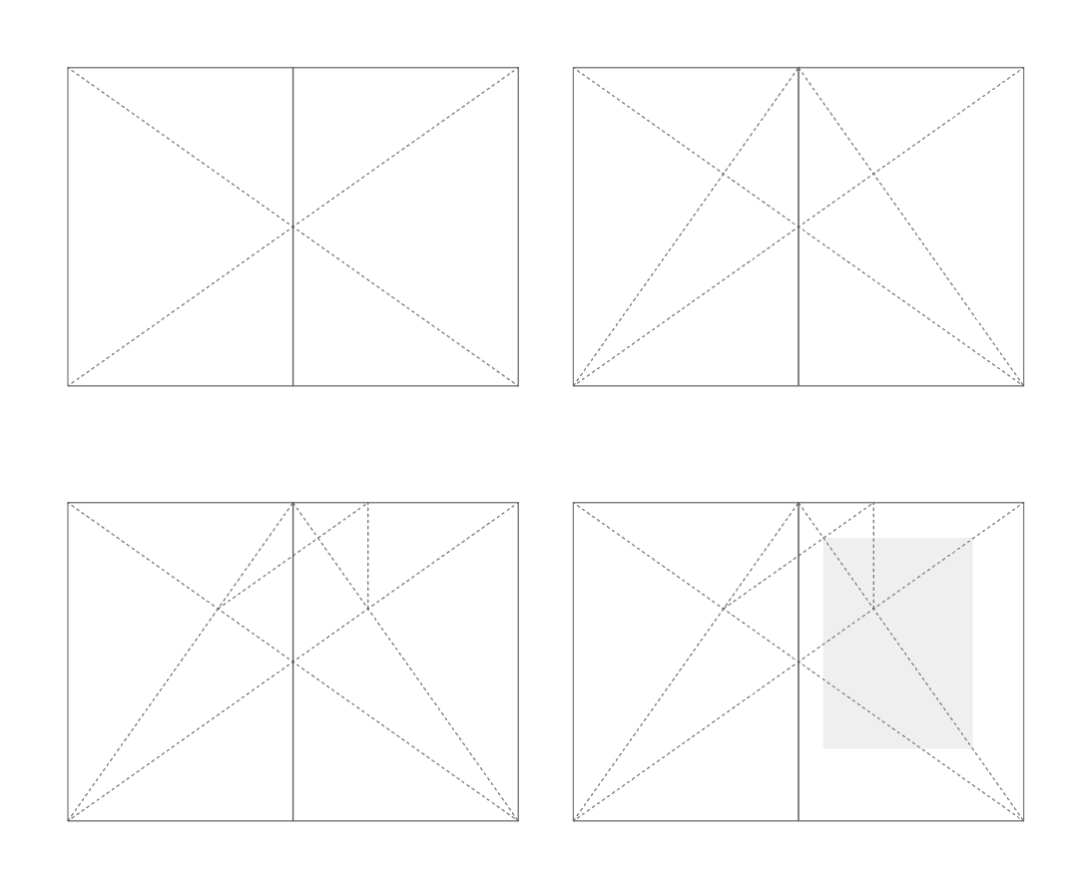

2、范德格拉夫原理

绘制方式：首先连接跨页对角线，再连接单页面的对角线形成交点，从交点出做垂直线于页面顶端后，连接另一页面对角线的交点。

特点：文本区域和页面长宽具有相同比例，并且文本区域的高度等于页面的宽度，页面对角线与跨页对角线的交点为本页面的视觉佳点。

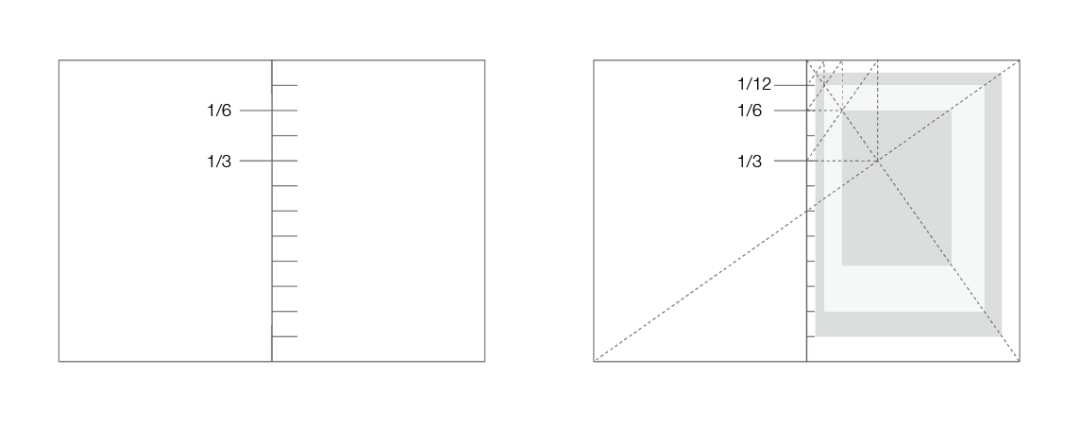

3、维拉尔·德·奥纳库尔 分割法

绘制方式：将页面边分割为若干等份，三等分、四等分，以此类推，如图可选择其中三等分处，像页面对角线做垂直线得出交点确定页面的文本区域。

特点：可使文本区域得到明确的页边距比例，同时也能确定视觉最佳点的位置。

4、劳尔·洛萨利沃准则

绘制方式：1947年发现古腾堡及其同时期的书籍中的页面构建秘密，把高和宽分别九等分，构成一个9x9的网格，在qi其中选取6x6的网格作为文本区域。

特点：范德格拉夫原理在将订口到版心的距离作为一个单位向右侧移动正好划分9个竖向栏，横向同理，该准则绘制方便适应任意页面。

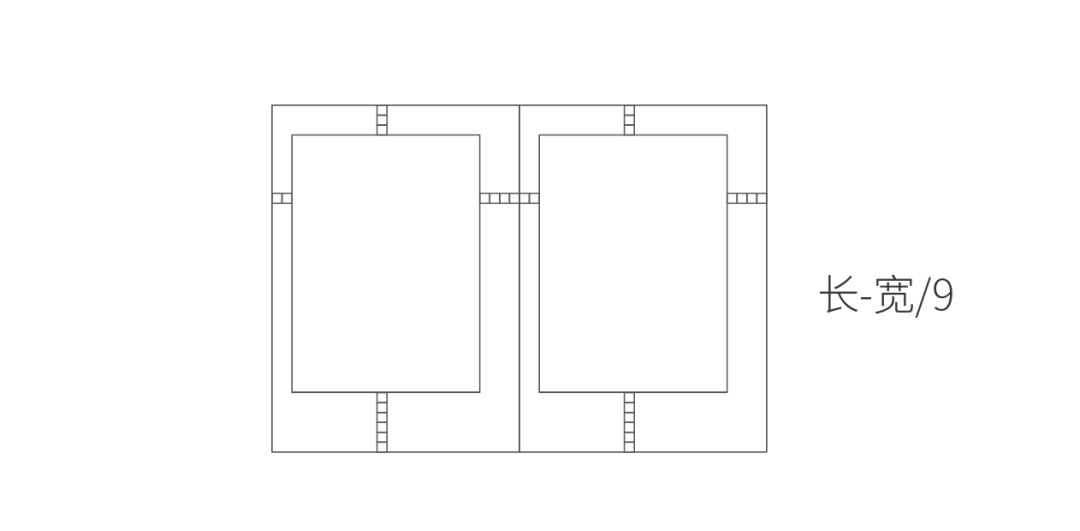

5、扬·奇肖尔德  秘密准则

绘制方式：单页面长减去宽得出的数值分为9份，分别乘2、3、4、6来确定文本区域。

特点：快速确定页边距比例。

6、根号矩形网格

绘制方式：

①连接圆形中线，形成园内正方形，正方形进行延伸上下与圆相切此时形成根号2矩形，以根号2矩形对角线为半径绘制圆弧，形成一个根号3矩形，可以此类推。

②以根号3矩形为例，利用圆形和对角线确定出文本区域。

7、保罗·伦纳 单元划分

绘制方式：

①将一个等分16等份的线段与页面倾斜摆放，无论页面如何变化都能通过倾斜线段得到16等分的切割。

②页面分割16等分后 绘制页面对脚线，纵横相交形成网格，每个网格都延续页面的比例关系，可以在上预留1个单位、左右各两个单位、下方3个单位，确定版心。

特点：每个单元方格都与页面有相同比例。

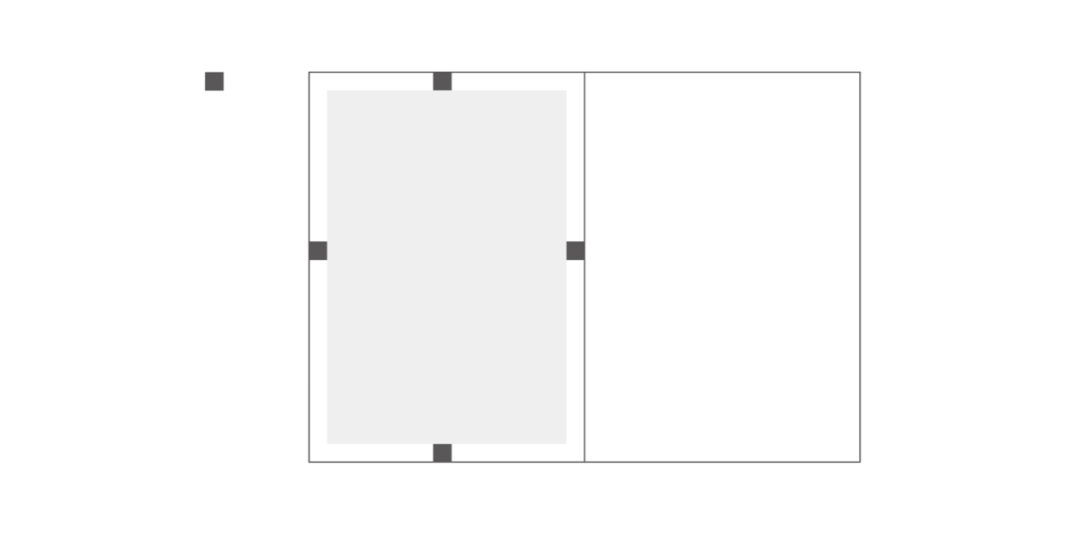

8、德里克·博索尔线框

绘制：用固定大小的单位，放置页面四周，上下左右相等的四周等宽网格。
